DJI O4 Wide Air Unit

DJI O4 Wide Air Unit

Die DJI O4 Wide Air Unit ist eine digitale FPV-Videoübertragungseinheit mit Wide-Kameramodul für den Einbau in kompatible FPV-Drohnen. Sie unterstützt Canvas Mode, Racing Mode sowie Videoaufzeichnung auf microSD-Karte und ist für Betaflight-Firmware ab Version 4.3.0 ausgelegt.

Highlights

• Wide-Kameramodul
• Canvas Mode
• Racing Mode
• microSD-Kartensteckplatz
• USB-C-Anschluss
• Betaflight ab Version 4.3.0

Produktbeschreibung

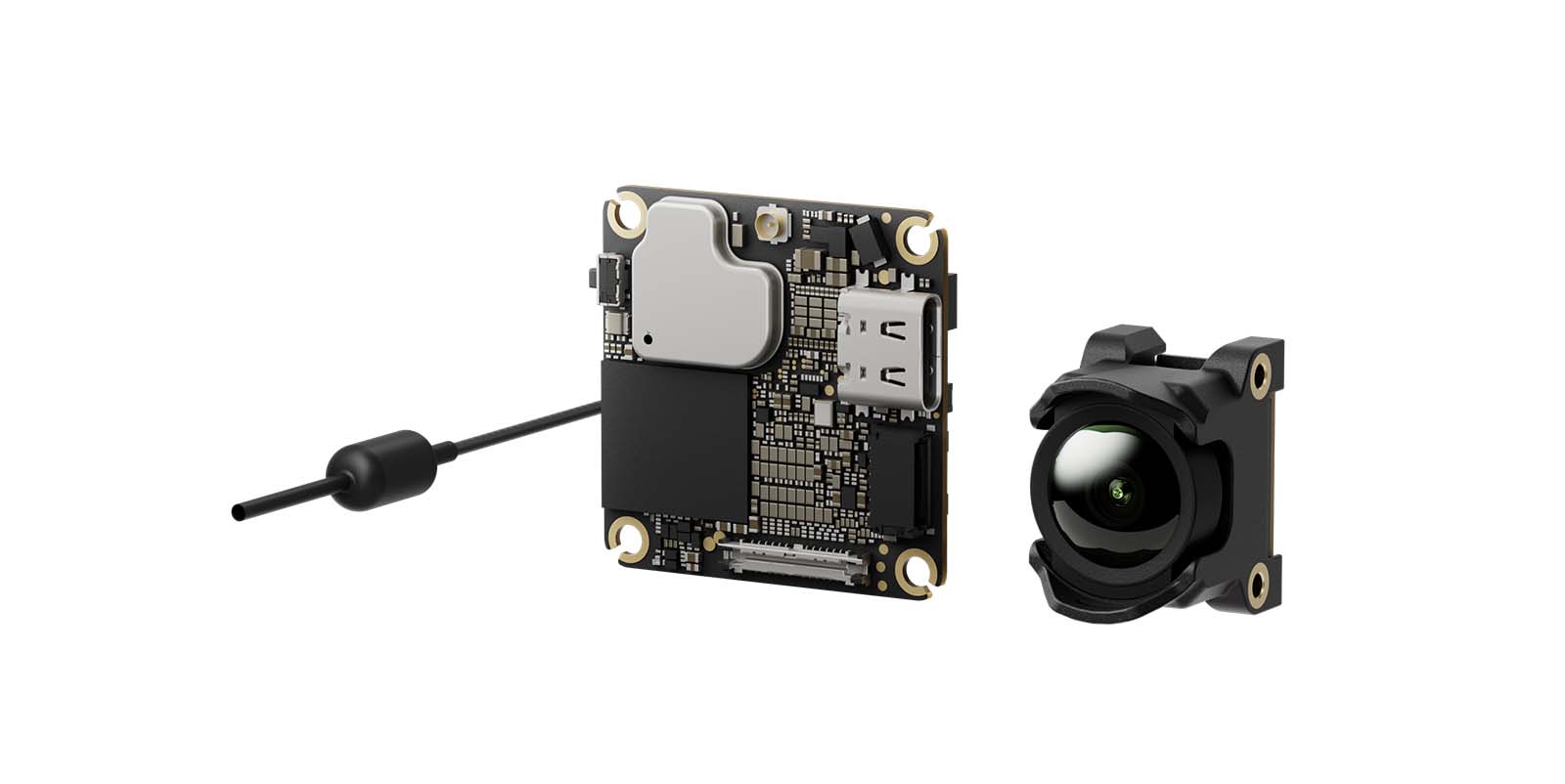

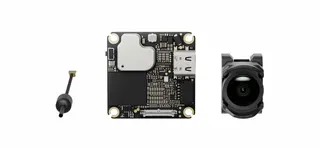

Die DJI O4 Wide Air Unit wurde für den Einbau in FPV-Drohnen entwickelt und besteht aus Kameramodul, Videoübertragungsmodul, 3-in-1-Kabel sowie zwei Antennen. Das Kameramodul wird über ein Koaxialkabel mit der Air Unit verbunden. Am Modul befinden sich zudem ein USB-C-Anschluss, ein Link-Button, eine Status-LED sowie ein microSD-Kartensteckplatz.

Die Air Unit unterstützt Canvas Mode. Dabei können OSD-Informationen wie Akkuspannung oder Flugdistanz über Betaflight direkt im Bild der kompatiblen DJI Goggles dargestellt werden. Laut DJI wird hierfür Betaflight Configurator 4.3.0 oder neuer benötigt.

Bei Verwendung kompatibler DJI Goggles steht zusätzlich ein Racing Mode zur Verfügung. In diesem Modus werden bis zu acht Racing-Kanäle unterstützt, die Bandbreite kann auf 20 MHz oder 40 MHz eingestellt werden und die Videoauflösung wird automatisch auf 1080p bei 100 fps im 4:3-Format gesetzt. Die Anti-Interferenz-Funktion ist dabei deaktiviert, um eine möglichst geringe Übertragungslatenz zu erreichen.

Die Videoübertragungseinheit verfügt über einen microSD-Kartensteckplatz für Videoaufzeichnungen. Wird gleichzeitig eine microSD-Karte in den kompatiblen DJI Goggles verwendet und «Record With» auf «Both» eingestellt, können sowohl die Aufnahmen der Air Unit als auch die Live-Ansicht der Goggles gespeichert werden.

Für die Installation empfiehlt DJI eine gut belüftete Position innerhalb des Frames. Die Antennen sollen mindestens 5 cm Abstand zu Kamera, Videoübertragungsmodul sowie Metall- oder Carbonteilen haben. Die Betriebsspannung der DJI O4 Wide Air Unit beträgt 3.7–13.2 V.

Technische Daten

• Eingangsspannung: 3.7–13.2 V
• Unterstützt Betaflight-Firmware ab Version 4.3.0
• USB-C-Anschluss
• microSD-Kartensteckplatz
• 3-in-1-Anschlusskabel
• Koaxialkabel zwischen Kamera und Air Unit
• Link-Button
• Statusanzeige für Kopplung
• Betriebstemperatur: −10 °C bis +40 °C
• Frequenzbereich: 5.170–5.250 GHz sowie 5.725–5.850 GHz (länderspezifisch)

Kompatibilität

• DJI Goggles 3
• DJI Goggles N3
• Betaflight 4.3.0 oder neuer

Lieferumfang

• 1 x DJI O4 Wide Air Unit
• 1 x Wide-Kameramodul
• 1 x Koaxialkabel
• 1 x 3-in-1-Kabel
• 2 x Antenne
